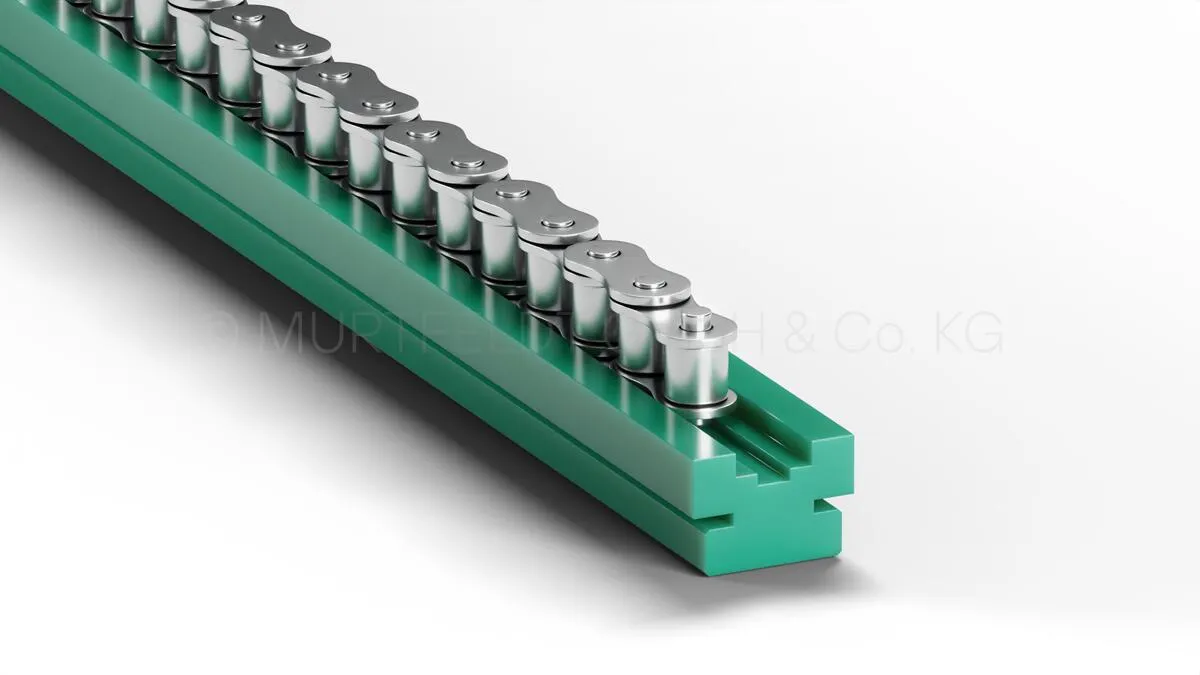

Hinweis: Das abgebildete Produkt dient nur zur Veranschaulichung.
Artikelnummer
221320011
CAD
In 3D anzeigen
Die Typ U-Gleitschiene für vertikal eingebaute Simplex-, Duplex- oder Triplexketten ist aus unserem zuverlässigen Original S ® grün® bzw. unserem recycelten Original S® NewCycle® grün und für außenliegende Kettenschlösser geeignet. Unsere Werkstoffe und die damit gefertigten Produkte erfüllen höchste Standards gem. DIN ISO 606. Unsere Produkte überzeugen durch geringe Toleranzen und damit eine hohe Genauigkeit.
Verlassen Sie sich auf schnelle Lieferzeiten: Unser Original S® grün® sowie die nachhaltige Alternative S® NewCycle® grün haben wir jederzeit auf Lager. Wir bieten außerdem individuelle Lösungen in Bezug auf die Länge der Führung und den verwendeten Kunststoff.
Passende Stahl-C-Profile finden Sie unten auf dieser Seite.

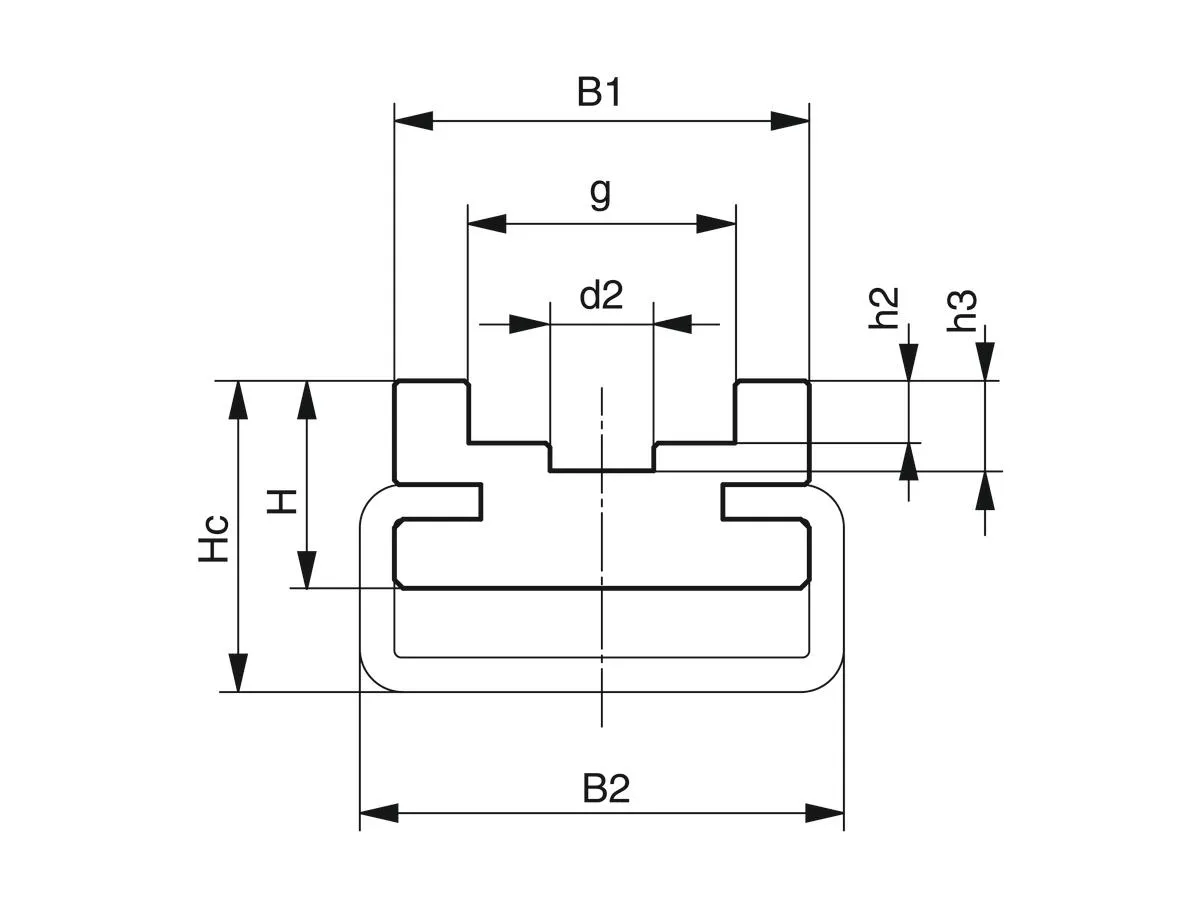

| B1 (mm) | 20.0 |
| Hc (mm) | 17.0 |
| H (mm) | 14.0 |
| Breite B2 (mm) | 20.0 |
| Breite d2 (mm) | 4.0 |
| Breite g (mm) | 9.4 |
| Höhe h3 (mm) | 4.2 |
| Höhe h2 (mm) | 2.8 |
| Passender C-Profil-Typ | C3 |
| Bauart | europäisch |
| Gewicht (kg) | 0.52 |
Rollenkettenführung Typ CU
Kompatible Kette
Werkstoff
Länge (mm)
quick_reorder Versandfertig in: 5-7 Werktage
Preise anzeigen, bestellen oder Produkte anfragen?
Jetzt einloggen, um direkt zu bestellen oder individuelle Angebote zu sichern.
Artikelnummer
221320011
CAD
In 3D anzeigen
Die Typ U-Gleitschiene für vertikal eingebaute Simplex-, Duplex- oder Triplexketten ist aus unserem zuverlässigen Original S ® grün® bzw. unserem recycelten Original S® NewCycle® grün und für außenliegende Kettenschlösser geeignet. Unsere Werkstoffe und die damit gefertigten Produkte erfüllen höchste Standards gem. DIN ISO 606. Unsere Produkte überzeugen durch geringe Toleranzen und damit eine hohe Genauigkeit.
Verlassen Sie sich auf schnelle Lieferzeiten: Unser Original S® grün® sowie die nachhaltige Alternative S® NewCycle® grün haben wir jederzeit auf Lager. Wir bieten außerdem individuelle Lösungen in Bezug auf die Länge der Führung und den verwendeten Kunststoff.
Passende Stahl-C-Profile finden Sie unten auf dieser Seite.
| B1 (mm) | 20.0 |
| Hc (mm) | 17.0 |
| H (mm) | 14.0 |
| Breite B2 (mm) | 20.0 |
| Breite d2 (mm) | 4.0 |
| Breite g (mm) | 9.4 |
| Höhe h3 (mm) | 4.2 |
| Höhe h2 (mm) | 2.8 |
| Passender C-Profil-Typ | C3 |
| Bauart | europäisch |
| Gewicht (kg) | 0.52 |
